機鎖桿旋挖鉆機
產品用途：

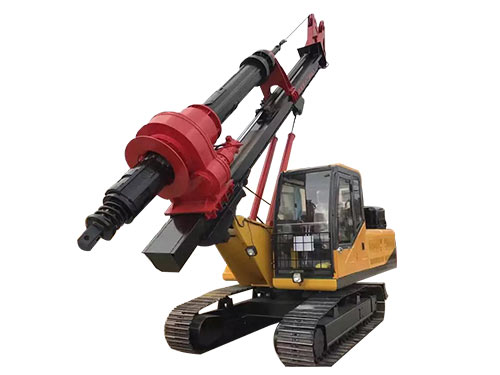

機鎖桿旋挖鉆機采用液壓履帶式伸縮底盤、自行起落可折疊鉆桅、伸縮式鉆桿等多項技術應用，是一種適合建筑基礎工程中成孔作業的施工機械。主要適于砂土、粘性土、粉質土等土層施工，在灌注樁、連續墻、基礎加固等多種地基基礎施工中得到廣泛應用。
產品性能：
采用上導向架結構，保證了鉆桿與地面的垂直度，施工更加方便，提高了施工效率，增加了安全性。
動力頭獨創的專利結構設計合理，潤滑可靠，動力強勁，節約成本，且不易損傷，便于維修。
采用了折疊式桅桿結構，結構簡單精致，耐用性好，整機穩定性好 ，節省成本并使維修更方便。
主卷揚：采用原裝進口液壓馬達，反應靈敏，可以使用自由下放，提升速度可達到82m/min，大大提高施工效率。主卷揚放置于操作手的右前方，使操作手能隨時觀察到主卷揚的工作狀況，避免因其他因素造成的亂繩現象。
配置國標大功率外接動力電系統，使用成本低于50元/天；國家免檢原材料，配套件（狼山牌鋼絲繩，長城/殼牌/昆侖牌液壓油，高強度錳板，各種國標標準件），質量更有保障；
無限旋轉，選配雙起升絞車，主絞車確保達到額定起重量，副絞車單繩起升速度達100m/s，同比提高兩倍以上；
獨家匹配合理的液壓系統，不用散熱器炎夏油溫正常；
產品特點：
配有小微型、中型、大型不同型號的產品，滿足各種客戶的需求
先進的全液壓旋挖鉆機，動作靈活、耗油低
高安全性質量優化分布，穩定性更佳，石更更安全
成熟的整機運輸設計，提高運輸施工效率，節省運輸成本
機鎖桿旋挖鉆機采用液壓履帶式伸縮底盤、自行起落可折疊鉆桅、伸縮式鉆桿等多項技術應用，是一種適合建筑基礎工程中成孔作業的施工機械。主要適于砂土、粘性土、粉質土等土層施工，在灌注樁、連續墻、基礎加固等多種地基基礎施工中得到廣泛應用。
產品性能：
采用上導向架結構，保證了鉆桿與地面的垂直度，施工更加方便，提高了施工效率，增加了安全性。
動力頭獨創的專利結構設計合理，潤滑可靠，動力強勁，節約成本，且不易損傷，便于維修。
采用了折疊式桅桿結構，結構簡單精致，耐用性好，整機穩定性好 ，節省成本并使維修更方便。
主卷揚：采用原裝進口液壓馬達，反應靈敏，可以使用自由下放，提升速度可達到82m/min，大大提高施工效率。主卷揚放置于操作手的右前方，使操作手能隨時觀察到主卷揚的工作狀況，避免因其他因素造成的亂繩現象。
配置國標大功率外接動力電系統，使用成本低于50元/天；國家免檢原材料，配套件（狼山牌鋼絲繩，長城/殼牌/昆侖牌液壓油，高強度錳板，各種國標標準件），質量更有保障；
無限旋轉，選配雙起升絞車，主絞車確保達到額定起重量，副絞車單繩起升速度達100m/s，同比提高兩倍以上；
獨家匹配合理的液壓系統，不用散熱器炎夏油溫正常；
產品特點：
配有小微型、中型、大型不同型號的產品，滿足各種客戶的需求
先進的全液壓旋挖鉆機，動作靈活、耗油低
高安全性質量優化分布，穩定性更佳，石更更安全
成熟的整機運輸設計，提高運輸施工效率，節省運輸成本
小微型機鎖桿旋挖參數
| 名 稱 | 單位 | 參數值 | ||||||
| 最大鉆孔直徑 | mm | 1400 | ||||||
| 最大鉆孔深度 | m | 40 | 30 | 28 | 25 | 20 | 15 | |
| 發動機 | 型號 | / | 康明斯GBT5.9-C150 | 玉柴4108中冷增壓 | ||||
| 額定功率/轉速 | kW | 116/2000r/min | 110/2000r/min | 85/2400r/min | ||||
| 動力頭 | 最大扭矩 | kN .m | 100 | |||||
| 轉速 | r/min | 17-40 | ||||||
| 加壓油缸 | 最大加壓力 | kN | 100 | |||||
| 最大提升力 | kN | 100 | 80 | |||||
| 行程 | mm | 2000 | ||||||
| 主卷揚 | 最大提升力 | kN | 100 | |||||
| 最大單繩速度 | m/min | 70 | ||||||
| 鋼絲繩直徑 | mm | 24 | ||||||
| 副卷揚 | 最大提升力 | kN | 60 | |||||
| 最大單繩速度 | m/min | 54 | ||||||
| 鋼絲繩直徑 | mm | 16 | 14 | |||||
| 行 走 | 最大行走速度 | km/h | 2.6 | / | ||||
| 最小離地間隙 | mm | 340 | / | |||||
| 接近角 | ° | 21 | / | |||||
| 離去角 | ° | 18 | / | |||||
| 整機最大爬坡度 | % | 30 | / | |||||
|
整機工作質量 （標準配置下不含鉆具） |
t | 35 | 28 | 24 | 21 | 20.5 | 20 | |
| 運輸狀態外形尺寸 | mm | 14640×2900×3500 | 10740×2600×3500 | 10300×2600×3500 | 10100×2600×3500 | 9610×2600×3500 | 8600×2300×3400 | |
中、大型機鎖桿旋挖參數
| 52-94米旋挖參數 | ||||
| 名稱 | 型號 | 52米 | 62米 | 94/61米 |
| 單位 | ||||
| 最大鉆孔深度 | m | 52 | 62.5 | 94/61 |
| 最大鉆孔直徑 | mm | 1500 | 1800 | 2300 |
| 最大輸出扭矩 | KN.m | 150 | 200 | 285 |
| 鉆孔轉速 | rpm | 7～26 | 7～26 | 7～23 |
| 工作狀態寬度 | mm | 4300 |
|
4300 |
| 工作狀態高度 | mm | 18000 |
|
22685 |
| 最大工作壓力 | Mpa |
|
34.3 |
|
| 先導壓力 | Mpa |
|
4 |
|
| 運輸狀態長度 | mm | 13970 | 16100 | 16580 |
| 運輸狀態寬度 | mm | 3000 | 3000 | 3000 |
| 運輸狀態高度7 | mm | 3500 | 3370 | 3510 |
