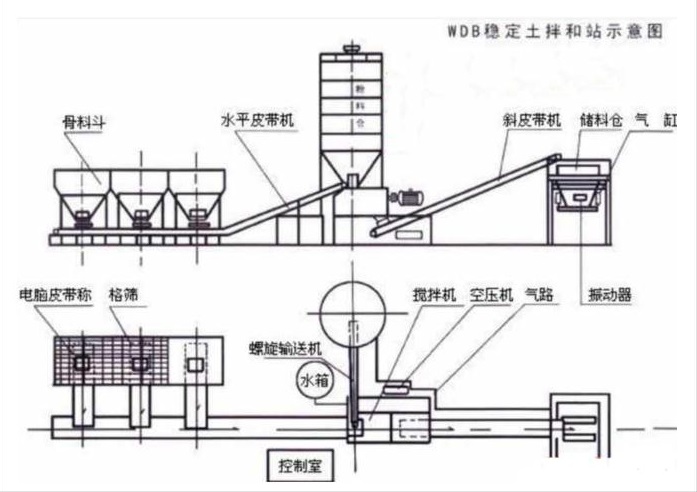

穩定土拌合站工藝流程
1、工程所需骨料分別用裝載機裝入各個料斗，開啟料斗閘門，骨料落到皮帶稱皮帶上，皮帶秤按工程設定的流量連續稱量和輸送所需骨料，然后由水平皮帶機把骨料送入攪拌裝置；
2、所需粉料倉經螺旋輸送機送達螺旋電子秤，螺旋電子秤按照重量設定值自動連續的稱量出所需的粉料，并輸送到攪拌裝置內；
3、攪拌用水由水泵經過調節閥門及管路按照工程所需用水量送到加水器噴頭，均勻的噴灑在攪拌裝置內；
4、進入攪拌機的物料在攪拌機內相互反轉的兩根攪拌軸上雙道螺旋槳片的攪拌下，受到槳片周向、徑向、軸向里的作用，使物料產生擠壓摩擦、剪切、對流，從而進行劇烈強制攪拌，并向出料口推移，當物料到達出料口時，各種物料已相互得到均勻的拌合，并具有了壓實需要的含水量，此后均勻的物料由出料口落到斜皮帶機上，由該皮帶機輸送到儲藏料倉內，等待運料車后，由氣缸控制的斗門開啟，裝車后斗門關閉，成品料運往施工現場。
穩定土拌合站技術特點
1、占地面積小，相比傳統穩定土拌合站機構，節省至少一半以上的場地。
2、裝機功率小，相比常規性結構，大大節約了電力成本寄變壓器安裝成本。
3、結構緊湊，將骨料斗固定于攪拌主機上方，與攪拌主機形成一個整體，根據客戶要求確定骨料斗數量。
4、運輸，拆裝方便快捷，整機設備只需一臺17.5米平板車即可拉運，大大節約了吊裝、運輸成本及人工成本。
5、生產效率高，穩定性好，與常規性穩定土拌合站相比，緊湊型結構同樣采用雙控操作，PLC控制，電腦系統配料采用一鍵式操作，末級倉料倉門采用2個氣缸驅動，采用螺旋輸送機加螺旋電子秤的計量方式，使水泥計量精度更高、更穩定。
| 水穩/攪拌站參數 | ||||||
| 型號 |
儲料倉 數量 |
稱料斗容量 (立方米) |
儲存斗容量 (立方米) |
生產率 | 配料精度 |
可配骨料 種數 |
| PLD800 | 2 | 0.8 | 2*3.2 | 48m3/h | ±2% | 2 |
| 3 | 0.8 | 3*3.2 | 48m3/h | ±2% | 3 | |
| PLD1200 | 2 | 1.2 | 2*7.3 | 60m3/h | ±2% | 2 |
| 3 | 1.2 | 3*7.3 | 60m3/h | ±2% | 3 | |
| 4 | 1.2 | 4*6.6 | 60m3/h | ±2% | 4 | |
| PLS-A1200 | 3 | 1.2 | 3*7.3 | 60m3/h | ±2% | 3 |
| 4 | 1.2 | 4*6.6 | 60m3/h | ±2% | 4 | |
| PLS-B1200 | 3 | 1.2 | 3*7.3 | 60m3/h | ±2% | 3 |
| 4 | 1.2 | 4*6.6 | 60m3/h | ±2% | 4 | |
| PLD1600 | 2 | 1.6 | 2*6.38 | 80m3/h | ±2% | 2 |
| 3 | 1.6 | 3*8.38 | 80m3/h | ±2% | 3 | |
| 4 | 1.6 | 4*10 | 80m3/h | ±2% | 4 | |
| PLS-A1600 | 3 | 1.6 | 3*3.38 | 80m3/h | ±2% | 3 |
| 4 | 1.6 | 4*10 | 80m3/h | ±2% | 4 | |
| PLS-B1600 | 3 | 1.6 | 3*8.38 | 80m3/h | ±2% | 3 |
| 4 | 1.6 | 4*10 | 80m3/h | ±2% | 4 | |
| PLD2400 | 2 | 2.4 | 2*10 | 120m3/h | ±2% | 2 |
| 3 | 2.4 | 3*8.38 | 120m3/h | ±2% | 3 | |
| 4 | 2.4 | 4*10.8 | 120m3/h | ±2% | 4 | |
| PLS-A2400 | 3 | 2.4 | 3*8.38 | 120m3/h | ±2% | 3 |
| 4 | 2.4 | 4*10.8 | 120m3/h | ±2% | 4 | |
| PLS-B2400 | 3 | 2.4 | 3*8.38 | 120m3/h | ±2% | 3 |
| 4 | 2.4 | 4*10.8 | 120m3/h | ±2% | 4 | |
| PLD3200 | 4 | 3.2 | 4*15.6 | 160m3/h | ±2% | 4 |
| PLD4800 | 4 | 25 | 4*25 | 280m3/h | ±2% | 4 |

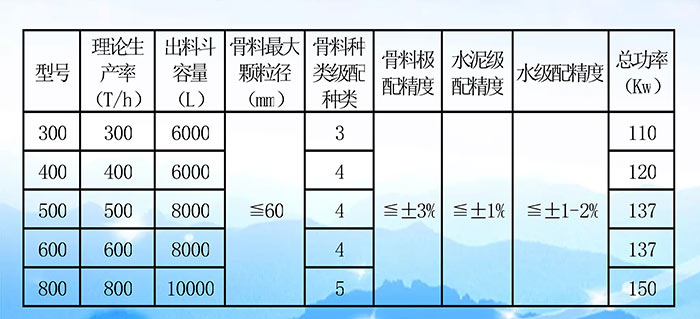

| 水穩站參數 | ||||||
| 型號 |
理論生產率 （T/h） |
出料斗容量（L） |
骨料最大顆粒徑 （mm） |
骨料種類級配種類 | 骨料極配精度 | 水泥級配精度 |
| 300 | 300 | 6000 | ≤60 | 3 | ≤ ±3% | ≤ ±1% |
| 400 | 400 | 6000 | 4 | |||
| 500 | 500 | 8000 | 4 | |||
| 600 | 600 | 8000 | 4 | |||
| 800 | 800 | 10000 | 5 | |||
